MPIO FY800の再生周波数特性

初稿：2010年12月25日

[ML100 測定結果] | [FY800 測定結果]

---

ML100の再生周波数特性に引き続きFY800の特性を調べました。ML100の測定時点で予測していたように、同一の特性（傾向）でした。

結論

WMA再生に関してはちょっと変な特性、mp3は十分良い特性でした。細かい気付きは以下の通り。

測定

FY800でMP3とWMAを再生した場合の特性を測定した結果は以下の通りです。

測定条件

• FY800でSDカードに保存したファイルを再生し、ZOOM H2で48kHz 16bitにてPCM録音（WAVファイル生成）
• 接続:FY800のイヤホン端子とZOOM H2のLINE IN端子を接続
• 接続コード：両側3.5φステレオミニプラグのコード（抵抗入りか否か不明）；ML100測定で使用したもの
• 設定：MPIO FY800 再生Volume:30 ／ ZOOM H2 Rec Level:120
• 音源：JAS AUDIO TEST CD-1の48、49トラック（ホワイトノイズ、ピンクノイズ）をリッピングしたもの
• 使用PC：DELL Latitude X300 (Pentium M 1.4GHz / SigmaTel Audio)
• MP3変換：Lame Ivy Frontend Encoder 2.68 (LPF:20kHz設定 / CBR) with LAME 3.97 beta 3
• WMA変換：WMAこんぶ Ver.3.02.3

※測定は、WAVファイルをWaveSpectraで開き再生し、約22秒経過後の累積ピーク（赤線）の形状を取得。
MP3ファイルとWMAファイルは一旦WAVファイルに戻してからWaveSpectraで開きました。
LilithやWMPなどで再生してステレオミキサー経由でWaveSpectraで特性を見た場合に内蔵音源の特性（2kHz前後に若干のうねり）が出てしまうことが判明したため、ファイルデータを直接計測すると思われる方法を採用。

※注意： 以下で示す特性図においてリニア周波数軸（横軸）の上限が、元音源の場合は22kHz、FY800で再生した場合は24kHzという具合に異なっています。比較時の読み取りに注意して下さい。

測定結果

音源の特性

まず、使用した音源の特性を示します。ホワイトノイズは20Hz〜20kHzで一様にフラットなノイズ、ピンクノイズは20Hz〜20kHzで-10dB/dec（周波数10倍で10dB低減）なノイズです。ホワイトノイズは周波数軸をリニア／ログいずれで見てもフラット、ピンクノイズは周波数軸をログで見ると-10dB/decを示す直線になります。

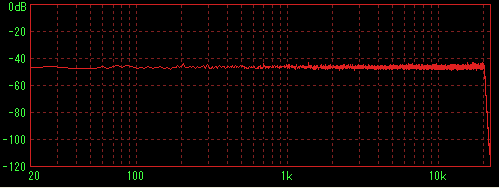

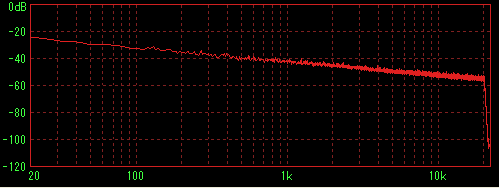

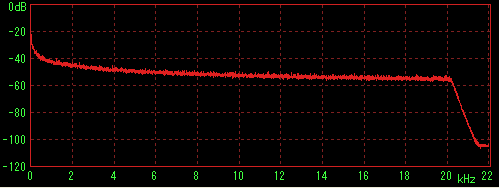

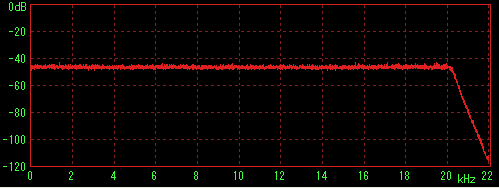

リッピングしたWAVファイルの特性

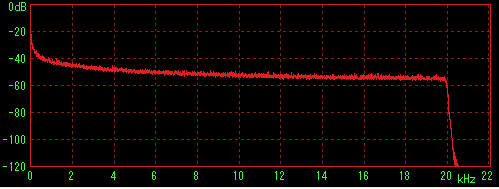

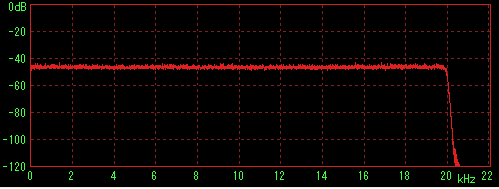

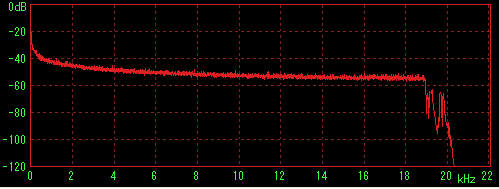

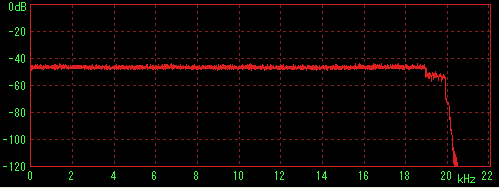

MP3変換したファイルの特性（周波数軸：リニア）

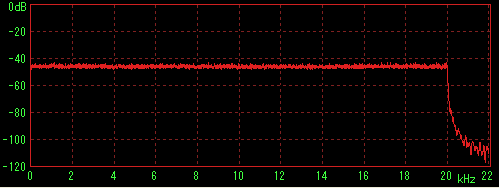

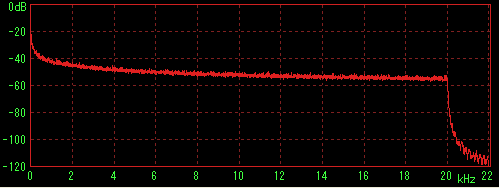

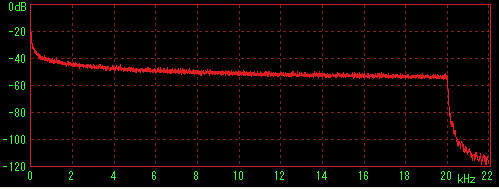

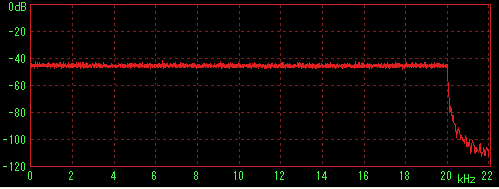

WMA変換したファイルの特性（周波数軸：リニア）

FY800で再生した時の特性

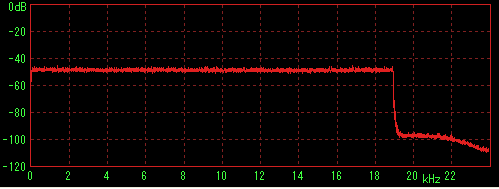

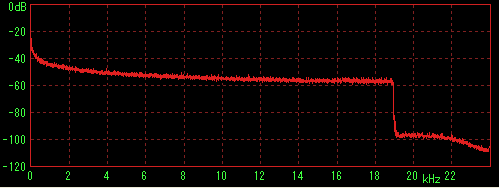

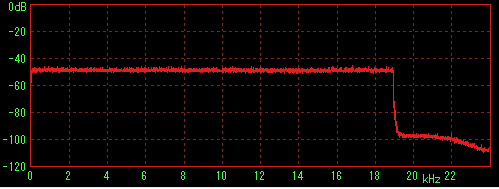

MP3ファイルの再生特性（周波数軸：リニア）

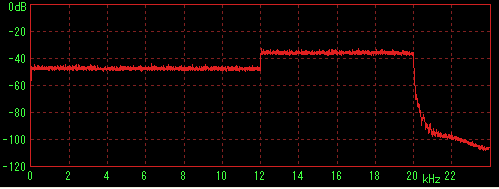

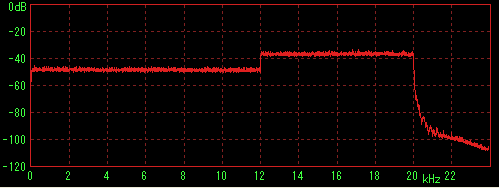

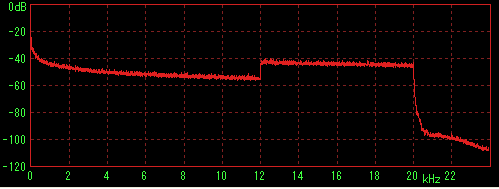

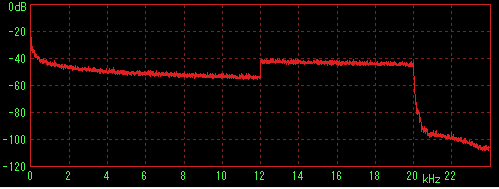

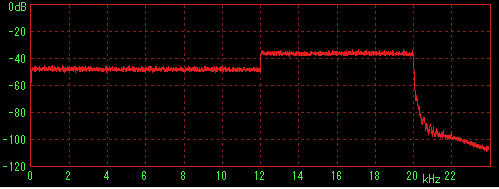

WMAファイルの再生特性（周波数軸：リニア）
